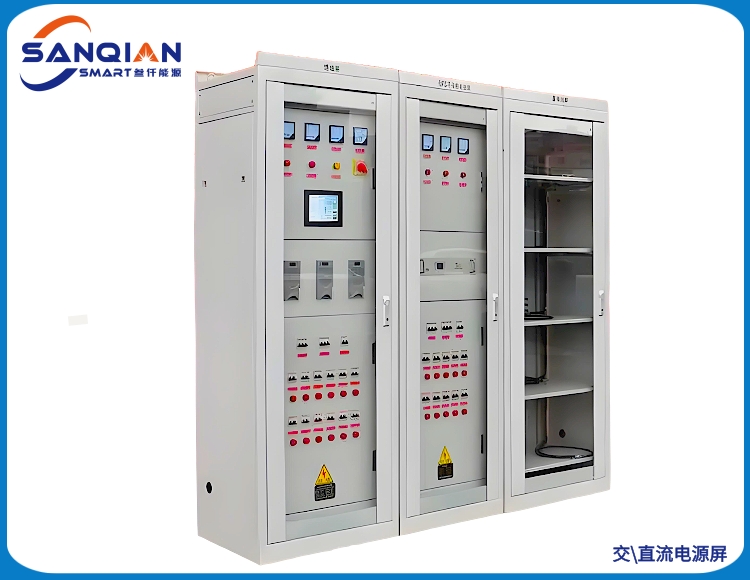

SQNY-9110G 交直流电源屏

一、产品介绍

叁仟能源交直流电源屏柜是电力系统核心供电保障设备，符合《DL/T 5044 电力工程直流电源系统设计技术规程》。采用双重加固结构（2260×800×600mm），主体为2.0mm冷轧钢板（表面环氧喷塑），防护等级IP42。

核心配置包括：

• 交流单元：双路自动切换开关（ATS切换时间≤100ms），输入电压AC380V±20%，配备防雷模块（40kA通流容量）

• 直流单元：高频开关充电模块（效率≥93%），输出DC220V/110V可调（稳压精度±0.5%），额定电流100A

• 蓄电池组：铅酸/锂电池兼容（容量38Ah-300Ah），支持32节电池在线巡检

• 智能监控：7英寸触摸屏（实时显示充放电曲线），支持IEC 61850协议上传数据

工作温度-25℃~55℃，通过GB/T 17626电磁兼容四级认证，MTBF≥10万小时。

二、工作原理

叁仟能源交直流电源屏柜的系统构建四级能源管理链：

1. 交流输入管理

• 双电源智能切换：

o 主路失压时自动切换备用电源（切换延时≤100ms）

o 相位同步检测（角差≤5°时执行切换）

• 浪涌防护：

多级防雷电路（8/20μs波形防护）抑制过电压

2. 直流变换控制

• 智能充电逻辑：

o 恒流充电（0.1C～0.2C可调）→ 恒压浮充（自动温度补偿）

o 均充/浮充自动转换（电压波动≤±1%）

• 纹波抑制：

高频滤波电路输出纹波系数≤1%

3. 蓄电池管理

• 在线监测：

o 单体内阻检测（精度±1mΩ）

o 容量衰减预警（剩余＜80%告警）

• 充放电保护：

过放闭锁（电压≤1.8V/节）

温度限流（＞45℃降额50%）

4. 故障处理机制

• 分级告警策略：

o 一级预警（交流失电）：声光提示+短信通知

o 二级跳闸（直流接地）：切断故障支路+定位绝缘故障点

• 无缝供电保障：

交流中断时蓄电池组瞬时供电（切换时间0ms）

三、主要功能及特点

1、核心供电功能

• 交直流双输出

o 交流输出：三相AC380V（最大负载30kVA）

o 直流输出：DC220V/110V（最大电流100A）

• 不间断切换

主备电源/电池供电模式无缝衔接（无扰动切换）

2、智能管理特性

• 电池全生命周期维护

o 自动核容测试（每月1次）

o 容量曲线预测（误差≤3%）

• 远程运维支持

o 手机APP查看实时数据（电压/电流/温度）

o 故障记录存储≥5年

3、安全防护体系

• 电气安全防护

o 直流母线绝缘监测（告警阈值25kΩ）

o 输出短路瞬时保护（动作时间≤150μs）

• 防火设计

电池舱独立隔离（温感+烟感双探测器）

高温自动启动排风

4、能效优化设计

• 智能均流技术

多模块并联电流不平衡度≤±3%

• 谷段充电策略

按分时电价自动切换充电时段（节电≥15%）

5、行业定制能力

• 新能源适配

光伏直流侧直接接入（电压范围DC500V~1000V）

• 变电站专用配置

保护装置电源独立回路（双重隔离）

调度通信设备专用逆变输出（THDi＜3%）

四、获取叁仟能源交直流电源屏柜专属方案与报价

请提供负荷类型（保护/通信/操作电源）、后备时间需求（如≥4小时）及电池类型（铅酸/锂电），我们将输出定制化方案：含系统配置清单、电气拓扑图及运维成本模型。
