SQNY-9016 无线接入分布式光伏四可系统

一、产品介绍

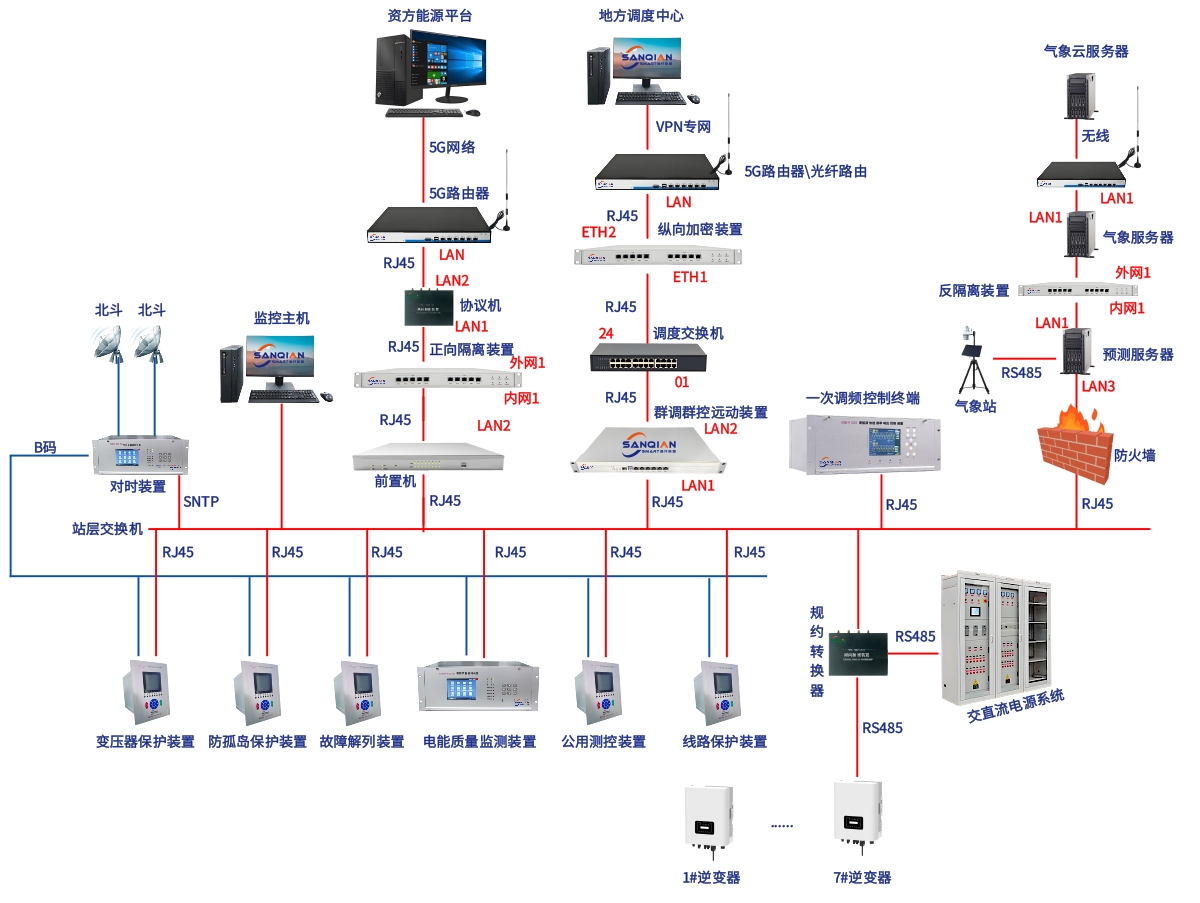

10kV无线接入分布式光伏四可系统由现场智能终端、无线通信模块（4G/5G/无线专网）、边缘计算单元及主站监控平台构成。系统部署于10kV光伏并网点，实时采集电压、电流、功率、频率、电能质量等关键参数，并通过高可靠性无线网络将数据上传至区域调度或能源管理平台。

该系统支持远程下发功率限值、有功/无功调节指令，实现对光伏出力的主动干预。同时具备防孤岛保护、电压/频率异常响应、反向功率控制等安全机制，确保在电网异常时快速脱网或降载运行。

10kV无线接入分布式光伏四可系统兼容主流光伏逆变器与通信协议，支持Modbus、IEC 61850、IEC 60870-5-104等标准规约，可无缝接入配电自动化系统。特别适用于地形复杂、通信布线困难的山区、农光互补、渔光互补等10kV分布式光伏项目。

二、工作原理

10kV无线接入分布式光伏四可系统是通过在10kV并网点安装具备无线通信能力的智能终端，实时采集光伏电站的运行数据，并进行本地预处理与边缘计算。

当调度主站发出调控指令（如限功率运行、无功补偿等），终端通过无线网络接收指令并转发至光伏逆变器，调整其输出特性，实现远程柔性控制。

系统持续监测并网点状态，一旦检测到电压越限、频率偏移或孤岛风险，立即启动保护逻辑，自动降低出力或断开并网开关。所有运行数据、事件记录及控制日志均通过无线通道上传至主站，形成完整的运行档案，支撑电网调度决策与运行分析。

三、产品特点

本10kV无线接入分布式光伏四可系统具备多项核心优势：

1、是无线接入，部署灵活，适用于布线困难区域；

2、是响应迅速，支持秒级数据上传与控制响应；

3、是安全性高，具备多重电气保护与通信加密机制；

4、是兼容性强，适配多种逆变器品牌与通信协议；

5、是智能化程度高，支持边缘计算与策略预置；

6、是扩展性好，支持多站点集中管理；

7、是维护便捷，支持远程诊断与参数升级；

8、是完全满足电网“可观、可测、可调、可控”四可管理要求。

四、主要功能

1. 可观：运行状态全面可视化：实时显示光伏电站发电功率、设备状态、并网参数等信息，实现远程运行监控。

2. 可测：高精度数据采集与分析：精准采集10kV侧电压、电流、功率、谐波等数据，支持长期存储与趋势分析。

3. 可调：远程功率调节能力：根据电网需求接收主站指令，调节光伏逆变器有功/无功输出，实现柔性出力控制。

4. 可控：远程启停与保护控制：支持远程分合闸操作，在故障或异常时自动切断并网，保障系统安全。

5. 无线通信接入：采用4G/5G或无线专网，解决10kV线路偏远地区有线通信部署难题。

6. 防孤岛与防逆流保护：实时监测孤岛风险与反向功率，自动执行保护动作，防止电网安全事故。

7. 电能质量在线监测：监测谐波、电压波动、三相不平衡等指标，识别并预警电能质量问题。

8. 故障报警与事件记录：对电压越限、频率异常、通信中断等事件自动记录并报警，便于追溯分析。

9. 多协议兼容与系统集成：支持多种通信规约，可接入配电自动化、能源管理或调度主站系统。

10. 支持多站点集中管理：主站平台可统一管理多个10kV光伏站点，提升运维效率与调度能力。

以上功能协同工作，构建起对10kV分布式光伏的全维度管理能力，助力电网实现新能源安全、高效、有序并网。

五、获取专属方案与报价

本10kV无线接入分布式光伏四可系统可根据用户的光伏装机容量、并网点电压等级、通信环境及电网接入规范，提供定制化的系统架构建议与功能配置方案，并配套合理的成本评估服务，助力项目合规并网与智能运维。
