配电房智能运维系统的功能、特点及组成

我国变配电管理系统起步相对较晚，目前多数用户的配电房管理运维仍沿用传统人工值班模式。但随着社会不断进步和时代快速发展，传统运维模式已难以满足用户对用电可靠性日益提升的需求。在此背景下，叁仟能源在传统配电房就地监控系统基础上，研发出新一代基于泛在物联网及云平台的配电房智能运维系统。该系统能在传统运维模式的基础上，大幅提高运维效率与质量，在增强供电可靠性的同时，降低用户的运维费用。

一、配电房智能运维系统特点

1、模块化设计：系统采用模块化设计，有效减少各子系统间的相互依赖。通过接口管理实现不同业务模块的数据交互，业务模块可根据实际需求自由组态，让整个系统在建设、维护和升级方面更便捷。

2、物联网组网模式：数据采集层和传输的组网运用物联网通讯技术，所采用的协议成熟稳定，支持串口及以太网通讯方式，兼容有线与无线通讯模式，可接入多种规约、不同厂家的设备。

3、云技术开发及部署：系统基于云平台架构，采用先进开发技术，支持云端部署、就地部署及混合部署方式。这使得应用部署更迅速，运维服务更便捷，进而缩短问题处理时间，减少系统维护的人力物力投入，降低系统投入成本，提高系统运行的可靠性。

4、网络安全隔离设计：对内部网络与信息传输网络进行有效隔离，部署工业防火墙，可过滤各类未授权协议并防御非法操作，确保现场设备和系统免受攻击。在防止病毒、黑客恶意攻击的同时，也能应对工作人员误操作带来的安全问题，且具备传统防火墙的相应功能。

5、移动终端 APP：系统配备智能终端应用 App，涵盖 andriod、ios 系统，保障系统数据同步，方便工作人员随时随地掌握重要信息。

6、标准规范设计：系统设计遵循变配电管理体系要求及管理规范，符合中国电子行业相关信息化建设、信息系统集成的标准与规范。

二、配电房智能运维系统功能

1、数据采集：运维管理平台底层配备智能嵌入式运维服务器，可采集配电房所有智能设备信息。服务器内置 CDT、MODBUS、IEC101、IEC102、IEC103、IEC104 等多种电力规约，能满足对多种综保装置、智能电表等设备数据的实时采集。同时，服务器支持多种物联网转发协议，可通过 232、485、以太网、wifi、3G/4G 等多种有线无线方式进行数据传输。

2、电子地图定位：结合电子地图展示变配电站分布情况，依据变配电站运营情况用不同颜色的图标加以区分。鼠标划过时，会显示变配电站运行概况；点击变配电站图标，可切换至该变配电站的详细信息。同时，还可扩展运维人员定位及车辆分布定位等功能，在很大程度上实现合理派工、智能派工。

3、配电房概况总览：实时显示某个配电房的基本信息（包括电压等级、变压器台数、装机容量、运行容量）、运行状态（如功率、环境温湿度等）、事件信息（像遥信事件、遥测事件）以及当日用能情况（包含逐时用能趋势、环比用能情况）。

4、配电系统图显示：利用系统提供的图形绘制工具，其内置大量电气符号国标库，可方便地按照配电图实现配电房一次系统的可视化，对电能从输入到输出的整个变配电系统进行监控，实时展示三相电压、三相电流、功率等电力参数。

5、电力参数统计：可按条件查询电力设备的相应电力参数（如电流、电压、功率、功率因数等），并以图表和表格形式呈现，同时同步展示所查询时间段内参数的最大值和最小值，支持数据导出。当设备发生故障时，可选择故障时间段前后的相应参数进行原始数据查询。

6、环境辅助监控：实时展示各变压器三相电缆温度、风机开关状态、变压器故障状态、高温预警状态等信息。还能根据变配电房，实时展示温湿度传感器、烟雾传感器、明火探测器、漏电流传感器、水浸传感器等设备信息，并且可以集成视频系统实时监测变配电房视频数据。

7、报警中心：系统实时监测变配电站运行的各类异常状况，也可在系统平台中设置遥测越限、变化率、偏差量报警。告警产生时，可对告警进行确认并记录报警情况，还能设置告警等级，对重要报警通过弹窗、声音、短信通知等方式提醒。报警分为实时报警和历史报警，可按报警类型查询。

8、能耗统计分析：系统能按选定条件对配电房电能消耗数据进行统计，分析出当月每日最大负荷趋势情况；根据指定的能耗计划，展示当月能耗告警情况，以及当月总体电能消耗及尖峰平谷电能消耗情况，从而找出用电不合理范围，帮助调整用电习惯，达到节能降耗的目的。

9、智能运维管理：运维任务管理通过可编辑的工作流及表单，实现运维工作全过程的可视、可控、可管，为运维工作提供安全高效的管理保障。通过系统编制运维计划，经审核后生成运维任务推送到线下运维人员的手机上，运维人员执行巡检任务并登记巡检内容，保证运维任务在安全可控的前提下高效实施。

10、设备管理运维：系统可按设备类型、配电房分布等对配电房相关设备进行统一管理，还能链接设备相关的技术资料、图纸、操作规程、维护手册等电子文档。同时，可查看设备的历史维护保养记录、运行记录、故障及检维修记录等，对设备运行进行评价，方便用户管理变配电设备、查看设备运行健康度，保障变配电安全有效运行。

11、移动终端 App：系统提供基于平板电脑及手机终端的移动 App，实现与 PC 端同步的管理功能，为变配电管理运维人员随时随地监测设备运行情况、能源消耗、处理设备运维事件提供便利。移动终端可监视变配电站基础信息、用电信息、负荷状况、变压器运行状况，查看变配电站电力参数、动环参数；还能接收平台下发的巡检任务、维修任务，查看设备图纸，上传设备故障信息，查看配置清单、备件清单、报警信息。

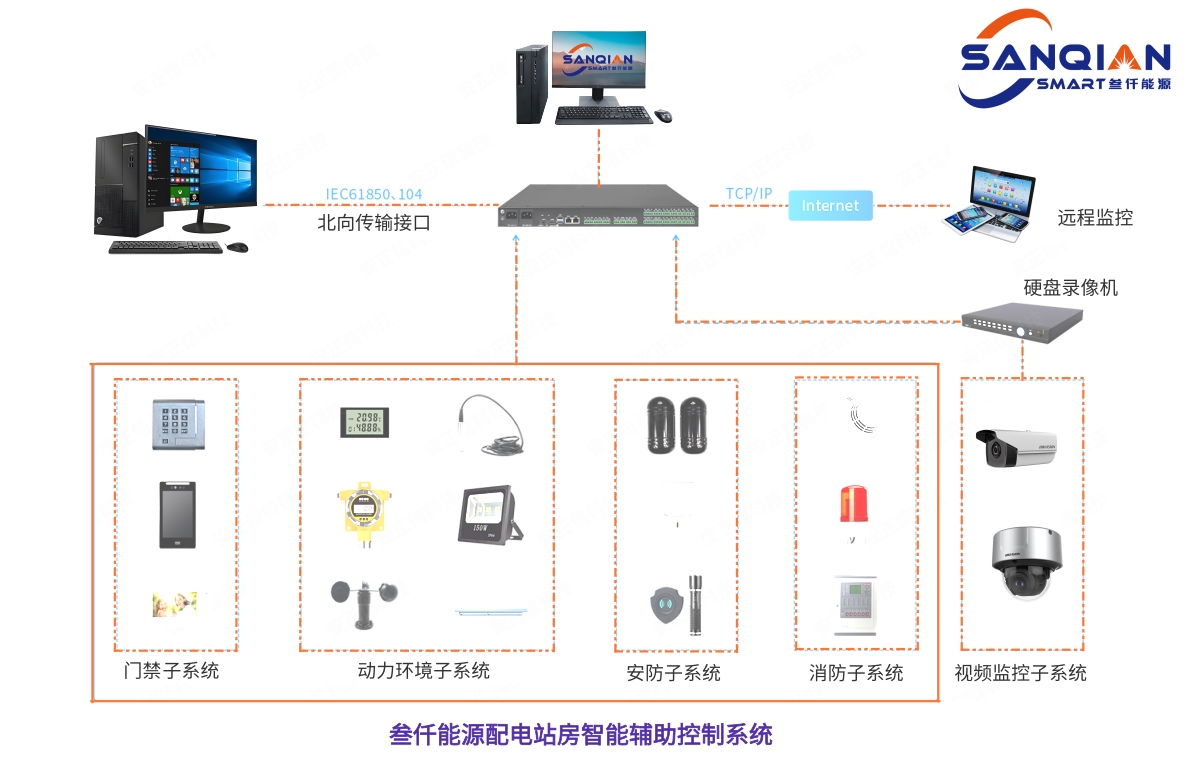

三、配电房智能运维系统组成

配电房智能运维系统以运维机器人为核心，分为间隔层、通讯层、监控层和运维层，借助云平台实现数据的便捷接入和广泛使用。

间隔层相较于传统变电站简单的电力监控系统，更全面地纳入了配电房的环境监控、安防监控和其他必要设备监控；通讯层的核心是运维机器人，该设备集成了目前电力监控系统所涉及的 485、以太网、4G、光纤、WIFI 等相关通讯接口，并能在就地实现实时显示和声光报警。

云监控平台的加入，让监控层不仅能实现远程集中监控、PC 端 WEB 浏览，运维层人员还可通过平板、手机等移动终端实时掌握运行数据和报警信息。这种集中监控方式能使分布在不同地方的配电房快速实现信息实时传输，实现智能化监控和报警，提高运维人员对设备运行情况的掌控能力和应急处理响应速度。
