智能交直流屏系统的技术特点、主要参数及配置

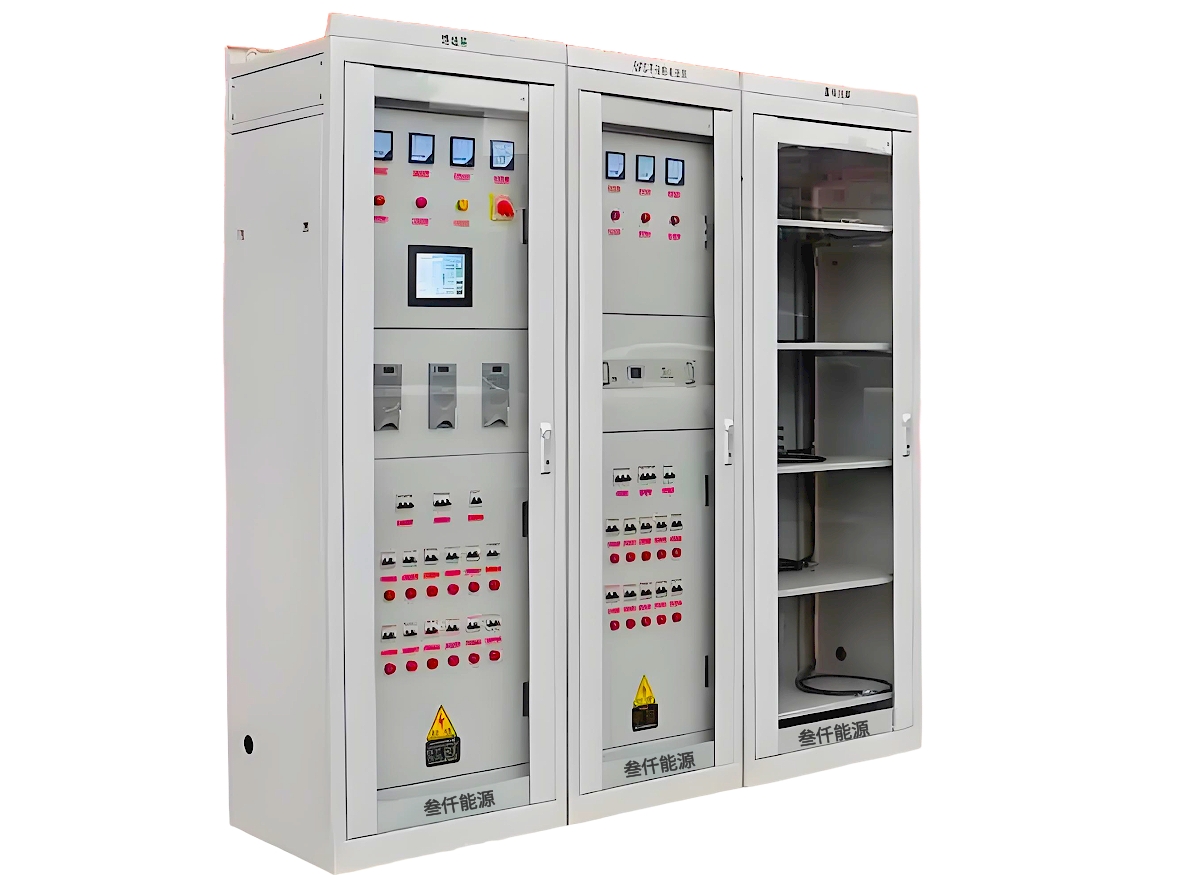

叁仟能源研发生产的交直流电源屏，适用范围广泛，可满足 500kV 及以下等级变电站、大中小型发电厂，以及冶金矿山、石油化工、邮电通讯、交通等行业直流电源系统的需求。其能为高低压开关分合闸、直流电机启动、继电保护、过程控制，以及事故状态下的保护负荷等提供稳定可靠的电源支持。

一、环境条件

安装地点：室内安装。

环境温度：运行环境温度需控制在 - 20℃至 45℃之间。

环境相对湿度：在 25℃条件下，日平均相对湿度不超过 95%，月平均相对湿度不超过 90%。

抗震能力：可承受的地震烈度不大于 8 度。

海拔高度：安装使用地点的海拔高度不高于 3000m。

场地环境：安装场地应无导电微粒、无爆炸尘埃、无严重霉菌，且不存在腐蚀金属和破坏绝缘的气体。

通风散热：安装场地需具备良好的空气流动及散热条件。

振动与倾斜：安装环境应无强烈振动和冲击，设备安装垂直倾斜度不超过 5 度。

交流输入电压：交流输入电压范围允许在标准值的 - 10% 至 + 20% 之间波动。

工作制：设备采用连续长期运行的工作制。

二、产品特点

系统运行稳定，抗干扰能力强，技术精度高，能在复杂环境下保持良好性能。系统保护功能完善，各项参数的调整设定直观便捷，便于操作人员使用。

配备两路交流输入，通过微机控制实现自动切换，大幅提升了系统运行的可靠性。充电 / 整流装置采用智能型高频开关电源模块，性能先进。采用充电与控制整流独立工作的方式，当其中一方出现故障时，充电机与控制整流器可相互替换，既能保证蓄电池的正常充电，又能持续向控制母线供电。

模块具备完善的保护功能，拥有自主均流技术，极大提高了系统的可靠性；同时，模块支持带电热插拔，方便维护。即便中央控制系统发生故障退出运行，充电及整流模块仍能保持正常工作状态。

通过中央监控系统，可实现蓄电池均充 / 浮充的自动转换，确保蓄电池处于最佳状态。微机监控系统具备远程通信功能，借助 RS485 通信接口与上位计算机进行通信，采用 MODBUS 标准通信协议，便于集中管理和监控。

三、技术参数

交流输入电压范围：三相 380V±15%，配备两路输入，可实现自动投切。

交流输入频率范围：50±5% Hz。

直流额定输出电压：DC220V。

控母额定输出电流：30A。

稳压精度：≤±0.1%。

稳流精度：≤±0.5%。

纹波系数：≤±0.1%。

系统效率：≥90%。

噪音：≤40dB。

功率因数：0.9。

防护等级：IP30。

冷却方式：采用自冷方式。

负载调整率：±1%。

控制母线电压波动范围：正常工作时不超过 ±1%，硅链降压时不超过 ±5%。

四、系统主要配置

型式：高频开关电源模块。

规格数量：100AH 10A/220V 的模块 3 台，65AH 5A/220V 的模块 3 台。

备份方式：采用 N+1 备份方式，保障系统稳定运行。

高频开关电源模块可输出稳定、高质量的直流电源，满足各类设备需求。模块采用先进的 PWM 脉宽调制技术，整机效率大于 90%，节能性好。

模块间的均流采用低差自主均流技术，多个模块并机运行时，均流性能理想，确保各模块负荷均衡。模块具备完善的保护及报警功能，涵盖输入过 / 欠压、缺相、输出过 / 欠压等多种状况，及时发现并应对异常。

模块采用一体化输入输出端口，且设计为可带电拔插方式，极大方便了系统的维护工作。充电模块负责对蓄电池进行充电，控制模块在正常情况下给母线供电；当充电模块故障退出运行时，控制模块能自动提升电压对电池进行充电，保障蓄电池电量充足。

充电模块和控制模块兼具自动控制和手动操作功能。当微机监控系统正常时，由其对两个模块进行控制；若微机监控系统发生故障，可通过手动应急控制操作两个模块，确保直流屏正常运行。
