SQNY-350 母联柜

一、产品介绍

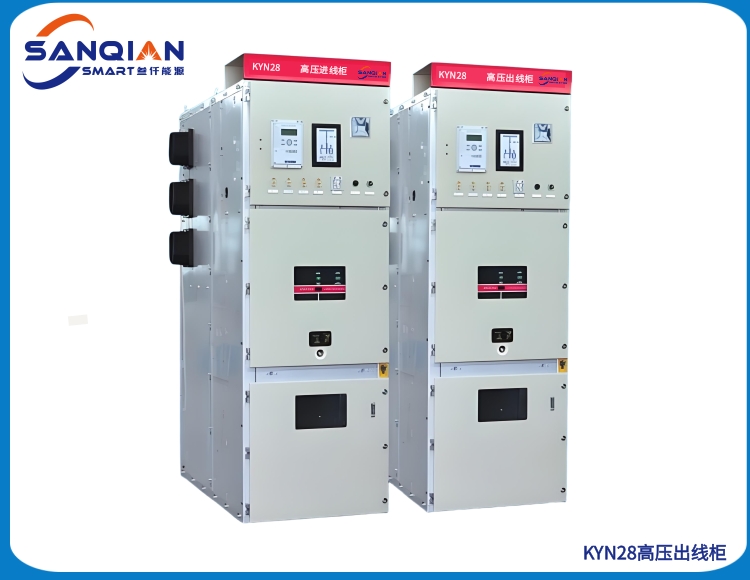

KYN28型母联柜主要由柜体、真空断路器、隔离开关、接地开关、电流互感器、继电保护装置、操作机构、五防联锁机构等部分组成。柜体采用优质冷轧钢板制造，具有良好的机械强度和防护等级，适应各种室内安装环境。

该柜型通常采用手车式或固定式结构，便于断路器的维护与更换；柜内设有电气与机械双重联锁装置，确保在正常运行状态下母联断路器不会误动作，并防止带负荷拉合隔离开关。同时，母联柜可接入自动化监控系统，实现远程状态监测与智能控制。

KYN28母联柜广泛应用于城市配电网、工业企业、数据中心、轨道交通等电力基础设施中，是实现双电源供电、提高系统可靠性的关键设备。

二、工作原理

KYN28母联柜的核心功能是在两段母线之间建立或切断电气连接，以实现母线间的负荷转移与备用电源投入。

正常运行时，母联断路器处于分闸状态，两段母线独立运行；当其中一段母线发生故障或需要检修时，通过控制系统合上母联断路器，使另一段母线为其提供后备电源，从而维持供电连续性。

柜内设有五防闭锁机制，确保只有在两段母线断路器均断开后，才能合上母联断路器；只有在母联断路器断开、接地开关合上后，才能打开柜门，防止带电操作，保障人员安全。同时，柜体可接入SCADA系统，实现远程状态监测与控制。

三、产品特点

KYN28母联柜具有多项显著优势：

1、是结构紧凑，空间利用率高，便于现场布置；

2、是安全性能高，具备完善的“五防”联锁功能；

3、是操作灵活，支持手动与电动操作方式；

4、是维护方便，断路器可抽出，便于检修；

5、是智能化程度高，支持远程通信与状态监测；

6、是防护等级高，柜体封闭性强，适应复杂环境；

7、是适用范围广，适用于多种电力系统场景；

8、是运行稳定，具备良好的电气性能与机械可靠性。

四、主要功能

1. 实现母线联络功能：连接两段主母线，实现在不同运行方式下的电气连接与负荷切换。

2. 提高供电可靠性：在某段母线出现故障或检修时，通过母联断路器实现负荷自动转移，保障供电不中断。

3. 短路与过载保护：在发生短路或过载故障时，自动切断母联电路，防止故障扩大。

4. 五防闭锁机制：具备防止误操作的五防功能，包括防误合母联断路器、防误入带电间隔等。

5. 测量与监测功能：配备电流互感器，实时监测母联电流，为调度系统提供运行数据支持。

6. 操作指示与显示：提供断路器位置、储能状态、控制电源等直观显示，便于运行观察与判断。

7. 遥控遥测遥信接口：支持接入自动化系统，实现远程控制、状态监测与故障报警。

8. 手车式结构设计：真空断路器采用手车式安装，便于抽出手动检修，提升维护效率。

9. 安全隔离功能：断路器分断后，通过隔离开关实现主电路与负载的物理隔离，保障操作安全。

10. 多种保护配置可选：可根据用户需求配置不同的继电保护方案，如速断保护、限时速断、过流保护等。

以上所有功能均可根据实际应用场景进行灵活配置，广泛适用于电力系统中的母线联络、备用电源切换、区域供电协调等多种场景，是构建安全、高效、智能配电网的关键设备之一。

五、获取专属母联柜配置方案与报价

本KYN28母联柜可根据用户的电压等级、额定电流、保护配置、系统拓扑及集成需求，提供定制化的柜型选型建议与功能配置方案，并配套合理的成本评估服务，助力企业构建稳定可靠的母线联络系统。
