水电站综合自动化系统的特点及主要功能

SQNY-9013 系列水电站综合自动化系统，适用于 6.3kV、10kV 电压等级的水轮机组，可实现保护、控制、测量、监视等核心功能。该系统具备与梯级调度中心的通信能力，能完成遥测、遥信、遥控、遥调操作，为水电站实现 “无人值守” 或 “少人值守” 模式及安全经济运行提供有力支撑。

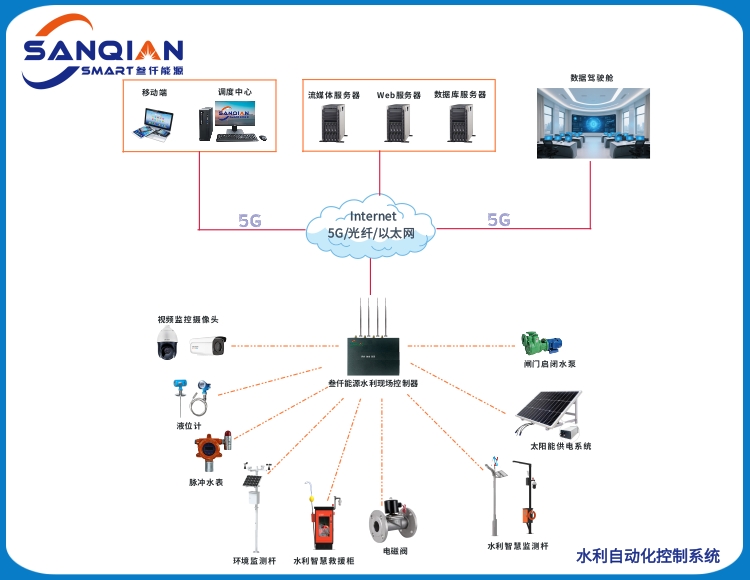

整个综合水电站自动化系统采用分层架构，由电站控制层和现地控制保护层构成。其中，电站控制层承担着数据采集与处理、实时控制和调节、安全运行监视、屏幕显示、事故处理及恢复指导、数据通信、键盘操作、电站设备运行维护管理、系统诊断、软件开发及培训等多项功能；现地监控保护层则专注于数据采集与处理、安全运行监视、实时控制调节、设备故障保护、事件顺序检测、数据通信、系统自诊断等主要功能。

一、水电站综合自动化系统特点

系统采用分层分布开放式结构，工作站搭载 Windows 开放式操作系统，支持全图形化操作。监控系统中的所有微机智能设备均直接接入网络，具备高速通讯能力和资源共享能力，各设备的运行信息可直接在工作站的 CRT 上显示，控制命令也能由工作站直接下达至各设备。

1、网络接入的每台设备均具备特定功能，实现功能分布。即便某一设备发生故障，也不会对整个系统的性能造成影响。

2、系统通讯规约丰富，可与远程调度系统、电厂 MIS 系统、水情测报系统、大坝监测系统、设备巡视管理系统、电视监控系统及模拟屏等多个系统实现通讯。

3、所有计算机系统在失电被动停机情况下，存储器内的数据不会丢失。

4、支持远程监视、诊断与维护功能。

5、现地控制单元的控制权限（现地 / 调试 / 远方）具备闭锁功能。

6、可对机组的不同运行工况（停机、空转、空载、发电和调相）进行定义，且支持工况间的任意转换。

7、能够实现机组功率的开、闭环调节及无扰动切换。

8、机组功率闭环调节时，可进行功率突变检测，并自动切换至开环模式，有效防止机组过速或过压。

9、现地控制单元的三层操作模式均能实现机组不同运行工况的转换。

10、可对机组不同工况的运行时间进行累积，并支持各种运行参数的设置。

二、水电站综合自动化系统组成

1、计算机监控设备：包括操作员工作站、工程师工作站、打印设备、GPS 对时装置、电话语音报警系统等。

2、网络层设备：涵盖网络交换机、光纤设备、远动通讯屏等。

3、现地控制层设备：包含机组 LCU 屏、公用 LCU 屏、闸门 LCU 屏。

4、保护设备：由发电机保护屏、主变压器保护屏、线路保护屏、厂变及近区变保护、母差保护组成。

5、自动化设备：涉及故障录波屏、高低周切机装置。

6、交、直流电源。

7、调速、励磁设备。

在现代能源产业加速向智能化、高效化转型的大背景下，水电站作为清洁可再生能源的关键输出端，其综合自动化系统的先进程度直接关乎能源生产的安全性、稳定性与经济性。SQNY - 9013 系列水电站综合自动化系统应运而生，专为 6.3kV、10kV 电压等级的水轮机组量身定制，凭借全面且卓越的功能体系，在水电领域中占据重要地位。
