SQNY-9002 AGCAVC控制系统

一、产品介绍

AGC/AVC控制系统是智能电网调度的核心控制平台，采用分布式冗余架构，满足《电网自动电压控制技术导则》（GB/T 40595-2021）及《自动发电控制性能评价标准》（DL/T 1210-2019）。系统通过调度数据网实时采集广域测量系统（WAMS）的电网频率、节点电压、机组出力等数据，集成在线状态估计与安全分析模块，构建频率/电压协同控制体系。

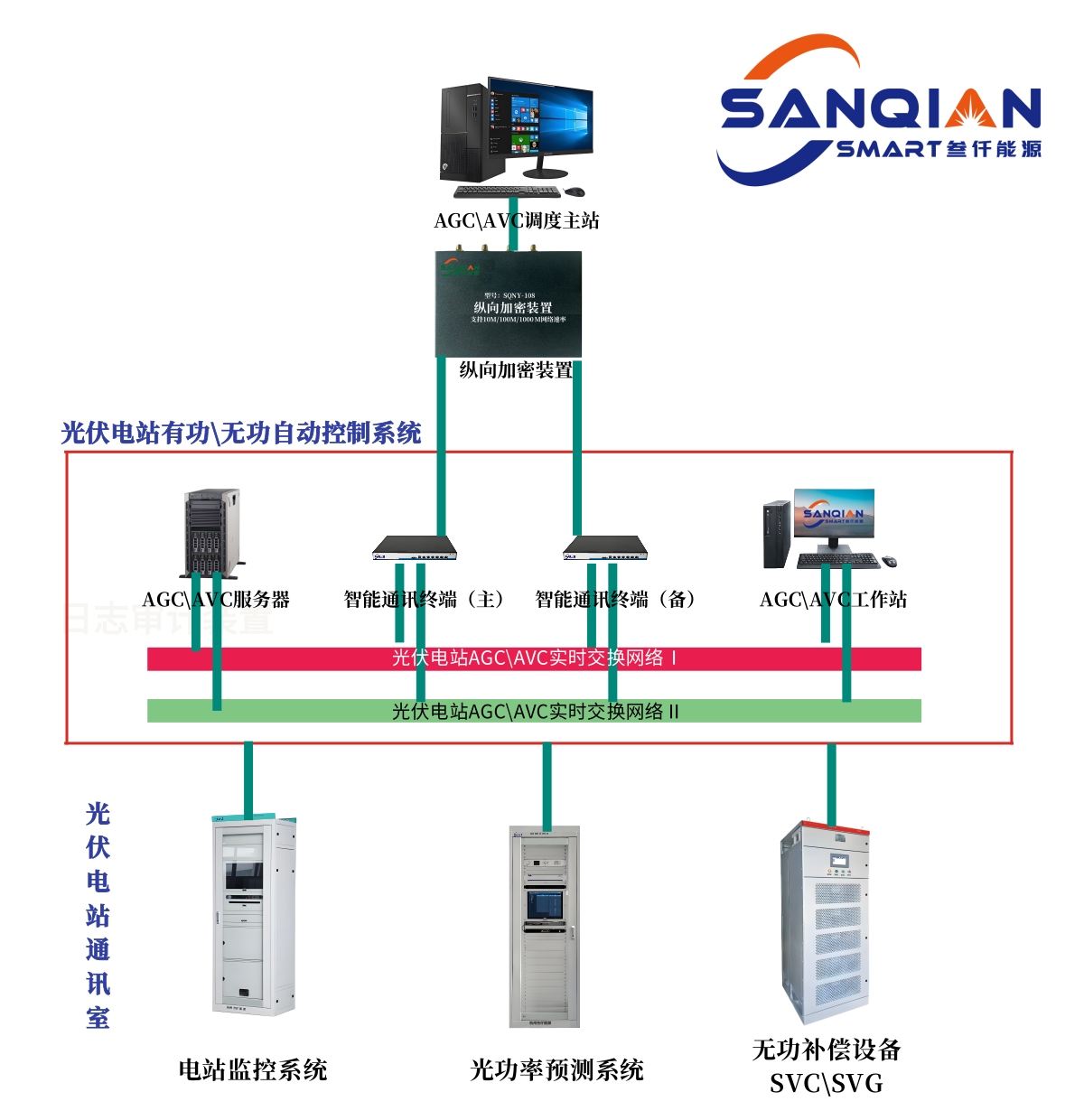

系统支持火电、水电、风电、光伏等多类型机组接入，具备毫秒级指令响应（≤500ms）能力。创新应用多目标优化算法，在保障调节精度的同时降低机组磨损（如水电机组启停次数减少30%）。内置符合等保2.0要求的安全防护机制，采用纵向加密认证、指令签名校验、操作回溯审计三重保障，确保控制指令的可靠性与不可篡改性。支持与调度主站系统、电厂监控系统（SIS）的无缝集成，实现“调度-厂站”两级闭环控制。

二、工作原理

系统执行三级闭环控制流程：

1. 数据感知层

• 实时采集电网关键参数：

o 频率数据：每秒10点的系统频率及区域控制偏差（ACE）

o 电压数据：关键节点500ms刷新的电压幅值/相角

o 机组状态：机组可调容量、爬坡速率、无功调节范围

2. 决策控制层

• AGC控制环：

① 计算频率偏差Δf与ACE值

② 基于PI控制器生成总调节量

③ 应用等微增率/等备用算法动态分配机组目标出力

• AVC控制环：

① 识别电压越限节点与敏感机组

② 生成无功补偿设备（SVC/SVG/电容器）投切指令

③ 协调机组功率因数与变压器分接头调整

3. 指令执行层

• 经安全校验后下发调节指令至电厂远动装置（RTU）

• 实时监测机组响应性能（调节速率、跟踪误差）

• 超时未响应自动切换备用机组，确保控制可靠性

三、主要功能

1、核心控制功能

• AGC频率调节

o 实时计算区域控制偏差（ACE），平抑±0.05Hz内频率波动

o 支持按调节性能（Kp值）动态分配机组出力，响应延迟≤4秒

• AVC电压控制

o 分层控制策略：省级优化层→厂站执行层→设备动作层

o 自动维持500kV节点电压偏差≤±1%，220kV节点≤±3%

• 多能源协同

o 水电：优化机组启停顺序，减少水头波动

o 新能源：风电场无功电压/V-f控制模式智能切换

o 火电：引入汽机应力保护约束，限制负荷变动率

2、智能优化功能

• 经济调节分配

o 融合机组煤耗曲线、AGC补偿价格，实现调节成本最小化

o 新能源场站优先消纳策略，减少弃风弃光损失

• 性能监测与考核

o 实时计算机组调节精度（跟踪误差≤±1.5%）

o 自动生成“两个细则”考核报表： CPS1/ CPS2指标、调节里程

3、安全防护功能

• 指令安全校核

o 越限操作闭锁（超出机组允许调节范围）

o 拓扑防误校验（避免线路过载、断面越限）

• 操作安全审计

o 指令双人复核、操作电子签名、全过程操作回溯

4、高级应用模块

• 一次调频协同：协调机组一次调频动作与AGC指令，避免反向调节

• 黑启动支撑：快速构建孤网电压/频率支撑能力

• 调频市场支撑：量化机组AGC贡献值，生成辅助服务补偿结算单

五、获取AGC/AVC控制系统方案与报价

如需定制满足区域电网特殊需求的AGC/AVC系统解决方案及详细报价，请联系我司工作人员，我们将提供电网特性分析、机组适应性评估及等保测评支持的全流程服务。
