SQNY-9000 电力后台监控系统

一、产品介绍

电力后台监控系统作为电力自动化系统的核心组成部分，承担着全站或全网运行信息的集中处理与人机交互任务。系统通过通信网络接入现场智能设备（如保护装置、测控单元、电能表、环境传感器等），实时采集电压、电流、功率、开关状态、保护动作信号等关键数据，并在监控画面上以图形化方式动态展示系统运行工况。

系统支持远程遥控操作断路器、隔离开关等设备，具备操作票管理与防误闭锁逻辑判断功能，确保操作安全。当发生越限、故障跳闸或设备异常时，系统自动弹出报警窗口，记录事件时间、类型与相关数据，并可通过声光、短信等方式通知运维人员。

同时，系统内置数据库可长期存储历史数据，支持按时间、设备、事件类型进行查询与趋势分析，并自动生成日报、月报、负荷曲线等报表。系统支持与调度中心、生产管理系统（PMS）、地理信息系统（GIS）等第三方平台对接，实现信息共享与业务协同。

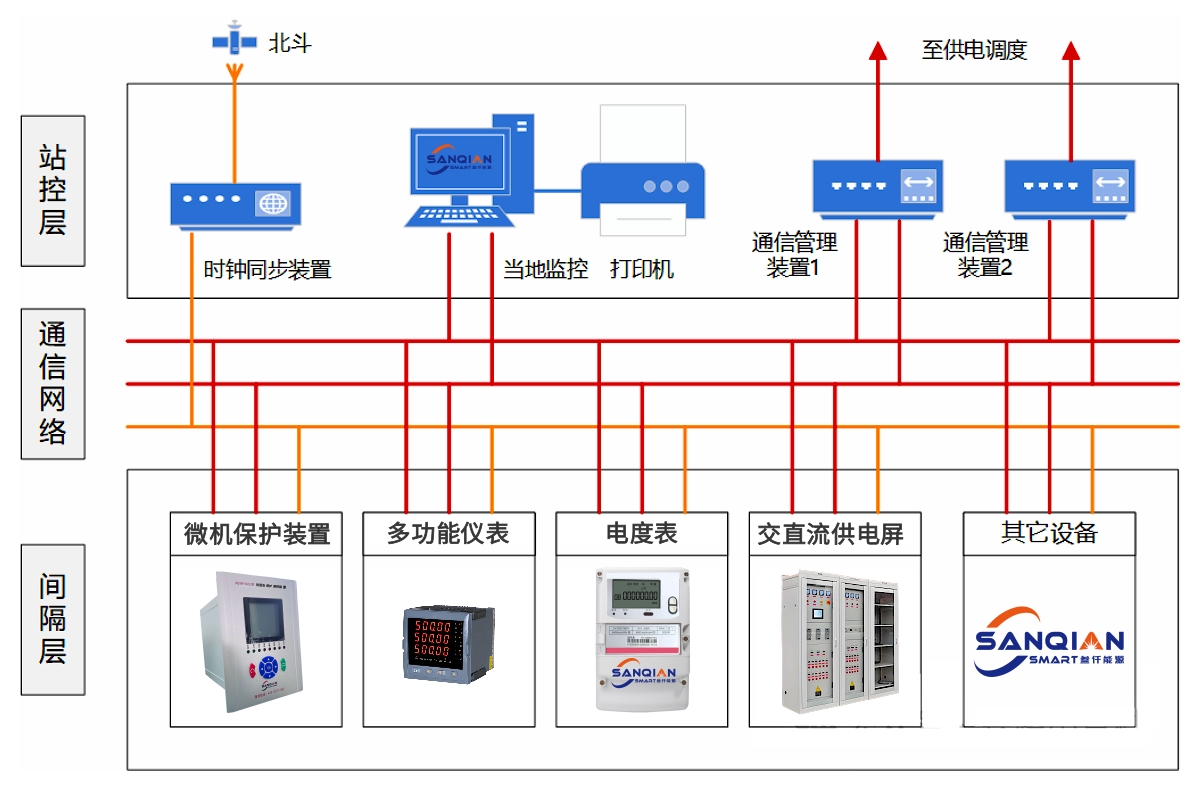

二、系统架构

电力后台监控系统采用分层分布式结构，由站控层、通信网络层和间隔层组成，确保系统高可靠性与可扩展性。

站控层：位于主控室或调度中心，由监控主机、操作员站、工程师站、数据服务器、通信服务器、打印机等设备构成。运行监控软件平台，实现数据处理、画面显示、报警管理、遥控操作、报表生成等核心功能。支持双机热备、数据库冗余配置，保障系统连续运行。

通信网络层：作为信息传输通道，连接站控层与间隔层设备，通常采用工业以太网构建双环网结构，具备高带宽、低延迟、强抗干扰能力。支持IEC 61850、IEC 60870-5-104、Modbus TCP等多种通信规约，实现异构设备的统一接入与数据交互。

间隔层：部署于各配电间隔或设备现场，由测控装置、保护装置、智能终端（如DTU、FTU）等组成。负责原始数据采集、本地逻辑判断、执行遥控命令，并将处理后的信息上传至站控层。间隔层设备具备独立运行能力，可在通信中断时维持基本保护与监测功能。
三、产品特点

本系统具备多项显著优势：

1、是架构稳定，采用分层分布式设计，可靠性高；

2、是兼容性强，支持多种通信规约与设备品牌接入；

3、是响应速度快，数据刷新周期短，遥控操作实时性强；

4、是智能化程度高，集成防误闭锁、自动报表、趋势分析等功能；

5、是安全性好，具备多级用户权限管理与操作审计机制；

6、是扩展性佳，支持灵活扩容与功能升级；

7、是人机界面友好，支持图形化组态与多画面联动；

8、是维护便捷，支持远程诊断与在线配置。

四、主要功能

1. 实时数据监控：对电压、电流、功率、频率、开关状态等参数进行实时采集与动态显示。

2. 远程遥控操作：支持对断路器、隔离开关、接地刀闸等设备进行远程分合闸控制。

3. 事件报警管理：自动识别越限、变位、保护动作等事件，分级报警并生成事件记录。

4. 历史数据存储与查询：长期保存运行数据，支持按时间、设备、参数类型进行检索与导出。

5. 报表自动生成：可定制日报、月报、年报及负荷统计报表，支持打印与导出。

6. 图形化人机界面：提供一次系统图、接线图、趋势图、光字牌等多维度可视化展示。

7. 操作票与防误闭锁：支持电子操作票生成与执行，结合五防逻辑防止误操作。

8. 故障录波与事件追忆：记录故障前后电气量变化，辅助事故分析与责任追溯。

9. 多系统集成接口：可与PMS、DMS、EMS、SCADA等系统对接，实现数据共享与业务协同。

10. 用户权限与安全审计：设置多级操作权限，记录所有操作行为，保障系统安全可控。

以上功能全面覆盖电力系统运行监控需求，构建起安全、高效、智能的后台管理平台。

五、获取专属方案与报价

本电力后台监控系统可根据用户的电压等级、站点规模、设备类型、通信方式及功能需求，提供定制化的系统架构建议与功能配置方案，并配套合理的成本评估服务，助力企业构建稳定可靠的电力监控体系。
