SQNY-9015 低压接入分布式光伏四可系统

一、产品介绍

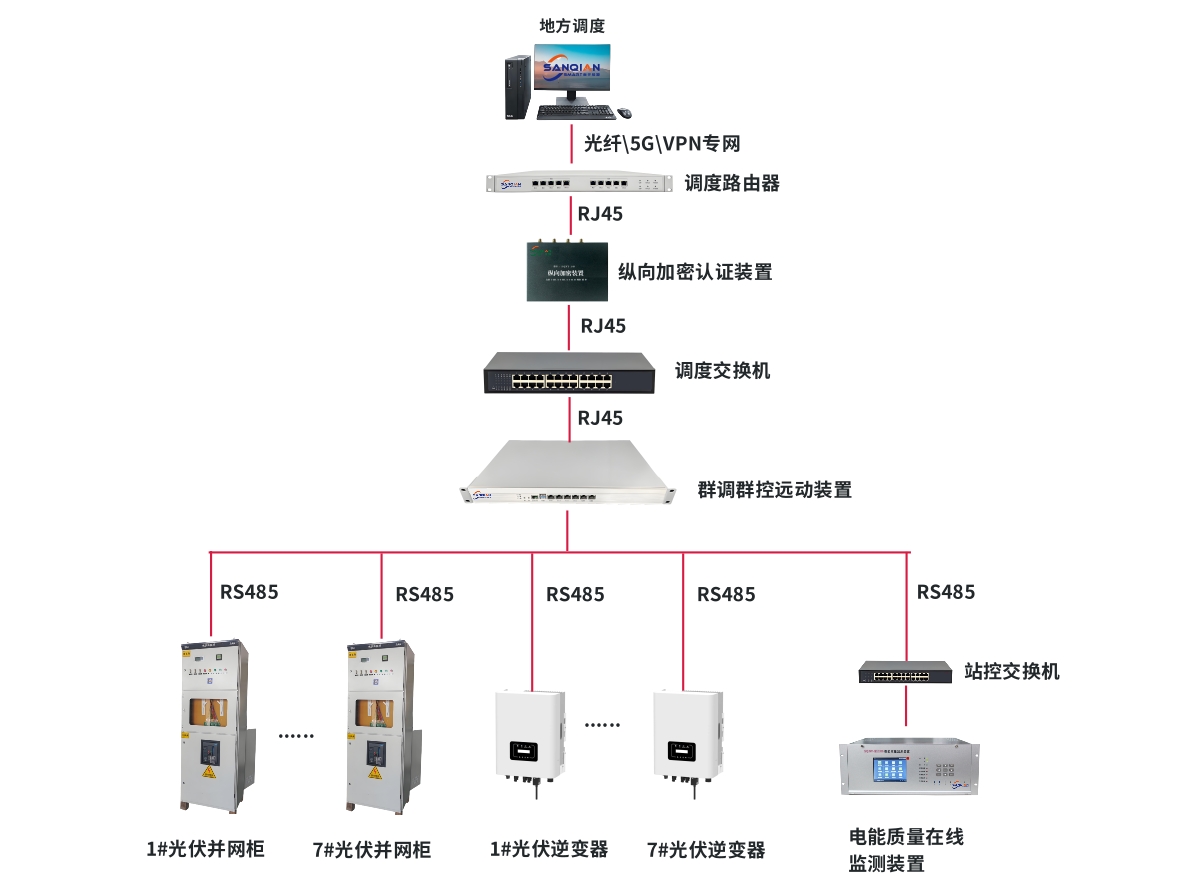

低压接入分布式光伏四可系统由现场智能采集终端、通信网络、边缘计算单元及主站监控平台组成。系统部署于分布式光伏并网点，实时采集发电功率、电压、电流、电能质量等关键参数，并通过4G/光纤等通信方式上传至区域主站或调度系统。

 该系统支持远程功率限值下发、有功/无功调节指令执行、启停控制等功能，实现对光伏出力的主动干预。同时具备防逆流、电压越限保护、频率异常响应等安全机制，确保在电网异常时快速响应，保障系统稳定。

本低压接入分布式光伏四可系统兼容多种逆变器品牌与通信协议，支持Modbus、IEC 61850、IEC 60870-5-104等标准规约，可无缝接入配电自动化系统或能源管理平台，广泛应用于城市配电网、工业园区、农村电网等场景。

二、工作原理

本低压接入分布式光伏四可系统通过在光伏并网点安装智能监测与控制终端，实时采集逆变器输出的电压、电流、功率、频率、谐波等数据，并进行本地分析处理。

当主站系统发出调控指令（如限功率运行、无功补偿等），终端接收指令后通过通信接口下发至光伏逆变器，调整其输出特性，实现对发电行为的远程干预。

同时，系统持续监测并网点电能质量与运行状态，一旦检测到电压越限、频率异常或反向送电等情况，立即启动保护机制，自动降低出力或断开并网开关。所有运行数据与事件记录均上传至主站平台，形成完整的运行档案，支撑后续分析与优化决策。

三、产品特点

本低压接入分布式光伏四可系统具有多项核心优势：

1、是响应速度快，具备毫秒级数据采集与秒级控制能力；

2、是兼容性强，适配主流光伏逆变器品牌与通信协议；

3、是安全性高，具备多重保护与防误操作机制；

4、是扩展性好，支持多点接入与集中管理；

5、是智能化程度高，支持边缘计算与策略预置；

6、是部署灵活，适用于新建与改造项目；

7、是运维便捷，支持远程诊断与参数配置；

8、是符合电网规范，满足“可观、可测、可调、可控”四可要求。

四、主要功能

1. 可观：运行状态全面感知：实时显示光伏电站发电功率、设备状态、并网参数等信息，实现运行可视化。

2. 可测：精准数据采集与分析：高精度采集电压、电流、功率、电能质量等数据，支持历史数据存储与查询。

3. 可调：远程功率调节：根据电网需求接收主站指令，调节光伏逆变器有功/无功输出，实现出力柔性控制。

4. 可控：远程启停与保护：支持远程分合闸操作，在异常情况下自动切断并网，保障电网安全。

5. 防逆流控制：监测反向功率，自动调节或切除光伏出力，防止向电网倒送电能。

6. 电能质量监测：实时监测谐波、电压波动、三相不平衡等指标，识别潜在电能质量问题。

7. 故障报警与事件记录：对电压越限、频率异常、通信中断等事件自动记录并报警，便于追溯分析。

8. 多级通信接入：支持4G、光纤、以太网等多种通信方式，确保数据稳定上传。

9. 兼容多种逆变器协议：支持与不同品牌逆变器对接，提升系统集成能力。

10. 支持主站平台集成：可接入配电自动化系统、能源管理系统或调度平台，实现统一调度与管理。

以上功能协同工作，构建起对低压分布式光伏的全生命周期管理能力，助力电网企业实现新能源的高效接入与安全运行。

五、获取专属方案与报价

本低压接入分布式光伏四可系统可根据用户的光伏容量、并网点数量、通信条件及电网接入要求，提供定制化的系统架构建议与功能配置方案，并配套合理的成本评估服务，助力企业实现光伏项目合规并网与智能管理。
