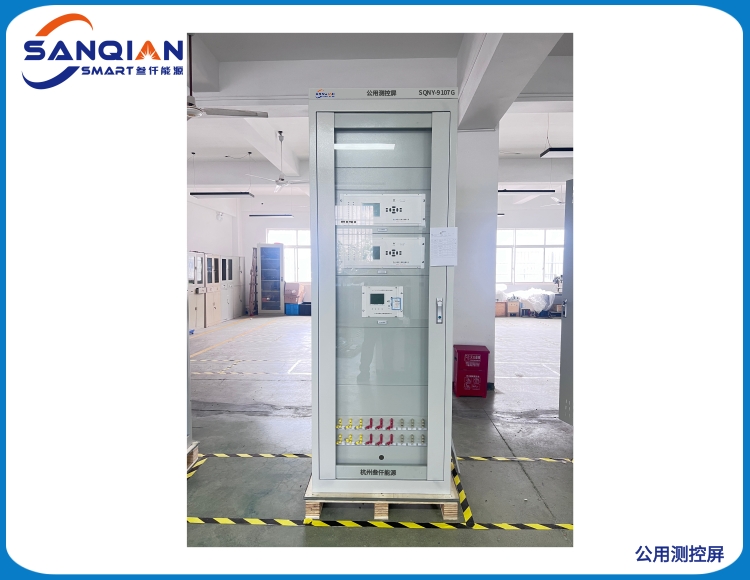

SQNY-9107G 公用测控屏

一、产品介绍

叁仟能源公用测控屏柜是变电站公共设备监控核心载体，符合《DL/T 860 变电站通信网络标准》。柜体采用2260×800×600mm标准尺寸（冷轧钢板厚度≥2.0mm），防护等级IP42。

核心配置包括：

• 测控装置：

o 支持32路开关量采集（分辨率≤1ms）

o 配置16对继电器输出（触点容量5A/250VAC）

o 6路交流采样通道（精度0.2级）

• 通信管理机：

o 双以太网口（支持IEC 61850 MMS）

o 4路RS485串口（兼容Modbus/DL/T 645）

o 2路光纤接口（ST接口，传输距离≥2km）

• 辅助单元：

o 电源冗余模块（AC220V/DC220V双输入）

o 防误闭锁继电器组（硬接线五防逻辑）

工作温度-25℃~70℃，通过GB/T 14598抗扰度四级认证，MTBF≥100,000小时。

二、工作原理

叁仟能源公用测控屏柜系统运行基于三层协同机制：

1. 信号采集层

• 硬接点直采：

o 刀闸位置信号（分/合位）

o 接地刀闸状态

o 储能完成信号

• 串口通信采集：

o 保护装置内部信息（定值区/压板状态）

o 电能表数据（电压/电流/功率）

• 模拟量采集：

o 母线电压（Uab/Ubc/Uca）

o 所用变电流（Ia/Ib/Ic）

2. 数据处理层

• 遥控逻辑校核：

刀闸操作前自动校验五防规则（带电合地刀闭锁）

生成操作票电子流程（分步确认机制）

• 数据融合处理：

保护投退事件关联刀闸位置（时间戳对齐±10ms）

电能质量计算（功率因数/有功无功电量）

3. 通信交互层

• 双通道上传：

o 实时数据→监控后台（IEC 104协议，周期2s）

o 事件记录→保信系统（SOE分辨率1ms）

• 远程指令响应：

接收调度遥控命令（双因子授权校验）

执行刀闸分合操作（响应≤500ms）

三、主要功能及特点

1、核心功能

• 全景信号监控

o 采集两段母线电压（Uab/Ubc/Uca）

o 监测所用变电流/功率/功率因数（精度0.5S级）

o 记录刀闸分合位置及储能状态

• 智能遥控系统

o 支持上下隔离刀闸分合控制（电动操作机构）

o 16路继电器输出（可扩展至32路）

o 操作过程电子签名追溯

• 保护状态可视

o 通过串口获取保护装置压板状态

o 投退操作自动生成事件报告（含操作员ID）

2、安全可靠性

• 五防联锁机制

硬接线闭锁带电合地刀

软件逻辑校验刀闸操作序列

• 双网冗余通信

双以太网口热备（切换时间≤50ms）

光纤环网自愈（断点恢复≤20ms）

• 故障安全设计

装置失电时输出触点保持原位

通信中断本地缓存≥72小时数据

3、创新技术特性

• 多协议兼容

同时解析Modbus RTU（电能表）+IEC 103（保护装置）

支持DL/T 645-2007电能量冻结

• 高精度采样

24位ADC芯片实现电压/电流同步采集

谐波分量计算（THDu≤0.5%）

• 电子化记录

保护投退操作带时标存储（分辨率1ms）

支持U盘导出操作日志（CSV格式）

4、运维管理优势

• 模块化扩展

可增配温度监测模块（PT100输入）

支持GOOSE通信接入智能设备

• 预维护功能

继电器动作次数统计（＞10万次预警）

电源模块寿命预测（电容容量＜80%告警）

• 快速诊断接口

LED状态指示灯（运行/通信/故障）

RS232调试端口在线抓取报文

四、获取叁仟能源公用测控屏柜专属方案与报价

提供电压等级、刀闸数量及通信需求（如接入保护装置型号），我们将输出定制方案：含屏柜配置清单、五防逻辑设计说明、通信协议适配表及全生命周期维护成本分析。
