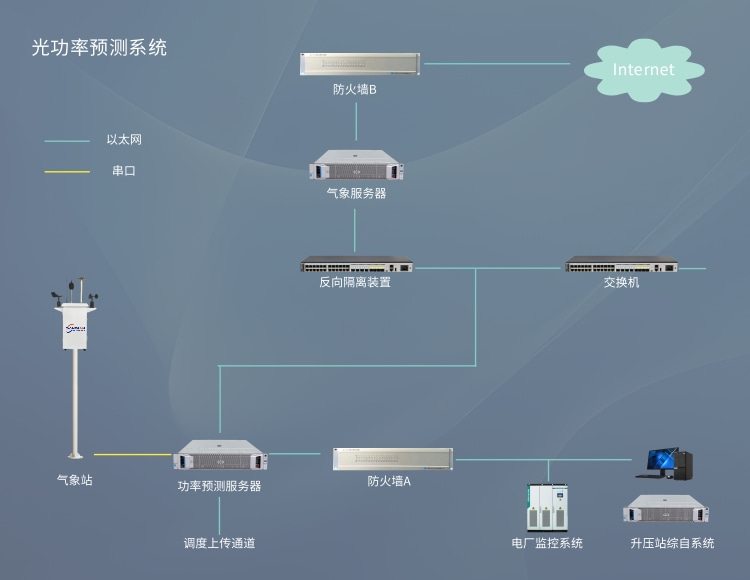

本文介绍预测系统人机交互界面所具有的各项功能菜单及对应展示页面的内容和作用,详细功能介绍请参考我司系统配套的用户使用说明文档。
1. 主界面
首页主要展示一些信息,分为几部分:电场数据、气象数据、今日预测、短期与超短期和关键运行 状态指示功能等内容。
2.系统配置信息
系统配置信息菜单下分有 7 个子菜单,除预测设置、光伏限电设置与光伏计划开机容量设置这 3 个 菜单有新增、修改、详情、删除操作外,其他菜单只有详情操作。
预测设置:预测设置中主要做预测启动时间、预测数据源设置。
光伏限电设置:是把调度的限电计划手动输入到数据库中。用户可根据需要对限电设置,进行“新 增 ”、“修改 ”、“详情 ”、“删除 ”、“确认 ”、“导出 ”等操作。
光伏计划开机容量设置:用户根据电场逆变器的实际运行情况,填写计划开机容量,设置开机容量 可更好的帮助预测服务做好电场的出力预测,提高预测精度。
光伏电场信息:主要用来展示光伏电场的相关信息。
光伏组件信息:主要用来查看逆变器型号的信息, 以及相关型号逆变器的辐照度—功率理论曲线;
光伏逆变器信息:主要用来查看电场中逆变器的信息。
光伏气象站信息:主要用来查看光伏电场中气象站的基本信息。
3. 功率预测
功率预测菜单包括 4 个子菜单:
(1)短期预测界面:用于展示未来预测功率曲线,界面中同时展示预测功率、置信区间下限、置信区间 上限曲线。同时提供预测数据导出固定格式报表的功能。
(2)超短期预测:该界面分“单点预测 ”和“单次预测 ”两个 tab 页。在单点预测界面页,超短期预测 界面根据用户选择的起止时间显示该时间段内的超短期预测值(默认第 16 个预测值)及对应时段的实 发数据值曲线;在单次预测界面页,该界面支持展示单次预测结果曲线,单次预测时间为设置的起止时 段内的所有单次预测的时间点,点击某一个预测时间点,界面显示本次预测的 16 个超短期预测结果及 对应实测功率。
(3)数据补传:本界面提供需要补传的数据如预测数据、实时数据文件 ftp 再次上传。以 102 规约上传 的 E 文件因调度主站的上传实效限制,不能自动进行补传。
(4)辐照度—功率对比展示:采用双纵轴方式主要展示光伏电场某个时间段内的实发功率、预测功率、 实测辐照度、预测辐照度对比曲线信息。
4.气象信息
气象信息菜单有 6 个子菜单,分别为光伏风向、光伏风速、光伏温度、光伏湿度、光伏气压、辐照度曲线。
(1)辐照度曲线:展示某个时间段内的气象预测辐照度和实际的辐照度等相关辐照度的对比曲线图。并 可以根据获取的光伏电站历史任意时段(时间间隔为天)的环境监测仪总辐照度实测历史值和对应时段 的数值天气预报辐照度值,计算每个对应时刻的偏差绝对值,及该时段的均方根误差和相关性系数。
(2)光伏风速:展示某个时间段内的气象预测风速、实际风速的曲线图。
(3)光伏风向:展示某个时间段内的气象预测风向、实际风向的玫瑰图。
(4)光伏温度:展示某个时间段内的气象预测温度实际温度、组件温度的曲线图。
(5)光伏湿度:展示某个时间段内的气象预测湿度和实际湿度的曲线图。
(6)光伏气压:展示某个时间段内的气象预测气压和实际气压的曲线图。
5.数据报表
数据报表菜单有 9 个子菜单,分别为短期预测日报、短期预测月报、短期预测年报、超短期预测日 报、超短期预测月报、超短期预测年报、光伏电场累计日报、光伏电场累计月报、光伏电场累计年报。图 数据报表菜单 短期预测日报:展示和导出短期预测日统计数据的界面;
(1)短期预测月报:展示和导出短期预测月统计数据的界面;
(2)短期预测年报:展示和导出短期预测年统计数据的界面;
(3)超短期预测日报:展示和导出超短期预测日统计数据的界面;
(4)超短期预测月报:展示和导出超短期预测月统计数据的界面;
(5)超短期预测年报:展示和导出超短期预测年统计数据的界面;
(6)光伏电场累计日报:展示和导出光伏电场累计日统计数据的界面;
(7)光伏电场累计月报:展示和导出光伏电场累计月统计数据的界面;
(8)光伏电场累计年报:展示和导出光伏电场累计年统计数据的界面;
(9)光伏气象资源数据导出报表: 以 5min 粒度来查询光伏电场历史气象数据。
6.理论功率
理论功率菜单包括 2 个子菜单
光伏理论功率:根据国调下发的理论功率计算方法计算实时理论功率,时间分辨率 1min 、5min、 15min ,展示数据时间分辨率分别是 1min 、5min 、15min。
光伏受阻电量:该界面提供根据不同算法计算的理论功率、可用功率相对于实测功率表征的受阻电 量统计结果。
7.统计分析
统计分析菜单有 6个子菜单:
(1)事件查询:在该界面可以查询某个时间段内的所有通讯、系统配置、预测修改等告警事件。
(2)功率误差统计:主要用来显示某个时间段的实发功率数据和预测功率数据,以曲线形式显示两者对 比,并把这段时间的均方根误差(RMSE) 、平均绝对误差(MAE) 、相关性系数及开机容量平均绝对误差计 算并显示出来。误差统计分为短期误差统计和超短期误差统计。
(3)光伏上传率统计:主要用于展示某一历史时间段的 102 协议、ftp 文件上传率,以列表形式显示。
(4)上传状态查询:主要用于展示最新实时上报文件的相关信息, 以列表形式显示。
(5)光伏功率频率分布统计:主要展示光伏电场的并网功率、实发功率在不同区间的分布情况,划分区 间是按照该电场的装机容量分配的。
(6)辐照度频率分布统计:主要展示光伏电场的辐照度在不同区间的分布情况。
8.标题栏操作
标题栏提供用户修改密码、告警事件处理、用户退出以及左侧菜单栏缩放功能。
(1)告警确认:用户点击如下图所示右上角的小喇叭图标后可以开启告警窗口信息。数字为指定级别 的告警记录条数。
(2)告警信息条数指示:弹出的告警窗口如下图所示,勾选下图中未确认的告警信息,点击窗口顶部的“确认告警 ”按钮, 即可将未确认的告警修改为已确认告警,不会再窗口中显示了。
(3)告警弹窗确认操作:隐藏菜单:当用户点击如下图箭头所指的图标时,左侧菜单会向左隐藏为小图标,当用户再次点击 如图上箭头所指的图标时,菜单会恢复原状。
(4)显示隐藏菜单栏功能:点击打开数据报表菜单,可以看到【 日报】,【月报】,【年报】子菜单。
A.日报
日报分为短期预测日报和超短期预测日报。进入短期预测日报界面后,点则电场,起始时间,结束 时间后,然后点击确定可以进入获取对应电场对应时间段内的短期日报数据。在日报表格中,点击第二 列的“+ ”号,可以获取对应这一天的具体数据。点击导出可以导出数据至 excel表格。超短期日报查 询操作与短期日报查询操作相同。
B.月报
月报分为短期预测月报和超短期预测月报。进入短期预测月报界面后,点则电场,起始时间,结束 时间后,然后点击确定可以进入获取对应电场对应时间段内的短期月报数据。月报表格数据的时间范围 是按月分组显示,月报汇总为当前月份的汇总数据,汇总下面的数据为此月份的具体某一天的数据。点 击导出可以导出数据至 excel表格。超短期月报查询操作与短期月报操作相同。
C.年报
年报分为短期预测年报和超短期预测年报。进入短期预测年报界面后,点则电场,起始时间,结 束时间后,然后点击确定可以进入获取对应电场对应时间段内的短期年报数据。年报表格数据的时间 范围是按年分组显示,年报汇总为当前年份的汇总数据,汇总下面的数据为此年份的具体某一月的数 据。点击导出可以导出数据至 excel表格。超短期年报查询操作与短期年报查询操作相同。
